重庆煤科院钻机配件更换不用愁-卡盘总成的安装

2021-08-15 11:47:14      点击:

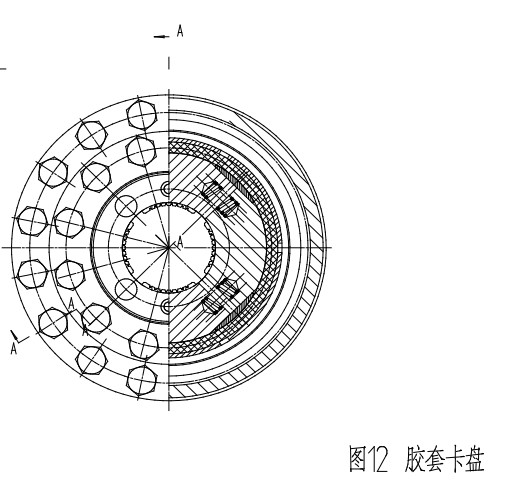

重庆煤科院钻机的液压胶套卡盘为液压夹紧,弹簧松开的常开式。液压系统中采用了液压保压油路,当卡盘夹紧-松开功能选择阀置于夹紧位,开机后,小泵输出的压力油经顺序阀(作背压)的作用下,卡盘处于常闭状态。卡盘的夹紧力随着联动钻进时的旋转油路或推进油路压力增高而增大。


下面我们以重庆煤科院ZY3200联动型液压钻机为例,为你讲解如何安装重庆煤科院钻机配件之胶套卡盘总成。

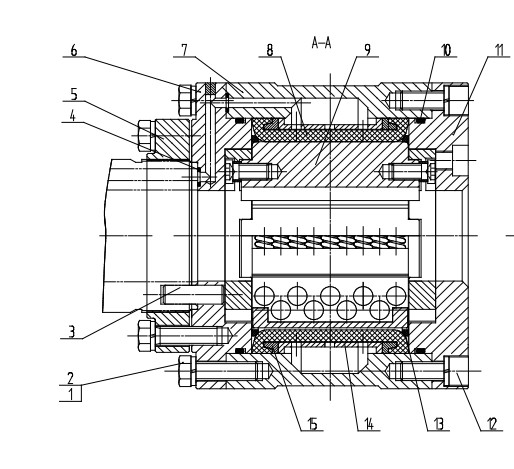

首先,安装胶套卡瓦需要用到如下重庆煤科院钻机配件


LD2000ZYW030101-01 传扭盘
LD2000ZYW030101-02 垫板
LD2000ZYW030101-03 卡盘卡瓦(4块一副
LD2000ZYW030101-04 弹簧
LD2000ZYW030101-05 套管
LD2000ZYW030101-06 螺钉M14

LD2000ZYW0301-01 销16*50
LD2000ZYW0301-02 连接盘
LD2000ZYW0301-03 卡盘后端盖
LD2000ZYW0301-04 卡盘壳体
LD2000ZYW0301-05 胶套
LD2000ZYW030101 卡盘卡瓦组件(1-6)
LD2000ZYW0301-06 卡盘前端盖
LD2000ZYW0301-07 档环
LD2000ZYW0301-08 支撑环一
LD2000ZYW0301-09 支撑环二



另外,推荐使用重庆煤科院配套的专业卡盘装配根据,以便更好更快的安装胶套卡盘。
